Smagās rūpniecības SVG
Rūpnieciskais AHF/SVG ir elastīgs strāvas pārveidotājs. Tas vispirms mēra reaktīvo un harmonisko strāvu, ko rada slodze, un pēc tam novērš lielāko daļu reaktīvo un harmonisko strāvu barošanas tīklā, ģenerējot jaunas reaktīvās un harmoniskās strāvas ar pretējām fāzēm un vienādu amplitūdu. Atceļot reaktīvās un harmoniskās strāvas kompensācijas ķēdē, var panākt šādus efektus:
* Ievērojami samazina sprieguma un strāvas viļņu formas kropļojumus elektroapgādes tīklā;
* Ievērojami uzlabo elektroapgādes sistēmas jaudas koeficientu, samazina transformatora projektēšanas jaudu un samazina primārās izmaksas;
* Samazina transformatoru un kabeļu zudumus, pazemina to temperatūru un ietaupa enerģiju;
* Samazina citu iekārtu traucējumu risku, ko izraisa sistēmas harmonikas;
* Uzlabo spaiļu spriegumu un uzlabo strāvas kvalitāti.
Produktu apraksts
Mūsu rūpnieciskās jaudas kvalitātes produkti (Aktīvās jaudas filtri (APF) un Static Var ģeneratori (SVG)) ir mūsu uzņēmuma izstrādātas inteliģentas, aktīvās jaudas elektroniskās ierīces. Tie izmanto augstas-efektivitātes jaudas elektronisko topoloģiju un progresīvu pilnībā digitālas vadības tehnoloģiju, lai dinamiski kompensētu reaktīvās un harmoniskās strāvas, uzlabotu jaudas koeficientu un novērstu harmoniskās strāvas.
Harmoniskās kompensācijas princips:DSP kontrolleris reāllaikā nosaka slodzes strāvu un aprēķina un analizē katras slodzes strāvas harmoniskās strāvas datus; katra harmoniskā strāva tiek izmantota kā kontrollera atsauces vērtība, un kontrolieris darbina IGBT, lai radītu kompensācijas strāvu ar tādu pašu amplitūdu un pretēju polaritāti kā harmoniskajai strāvai, un ievada to elektrotīklā, lai aktīvi novērstu jaudas harmonikas.
Pamatkomponenti
APF/SVG sistēmā galvenokārt ietilpst galvenais kontaktors KM1, priekš-uzlādes kontaktors KM2, priekš-uzlādes rezistors R, filtra induktors L, sprieguma-avota PWM taisngrieža tilts (VSR) un līdzstrāvas kopnes kondensators C.

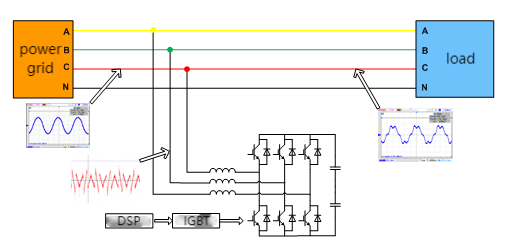

Sistēmas diagramma ir parādīta 1. attēlā. Rezistors R ir sistēmas priekš-uzlādes rezistors. Kad KM2 ir aizvērts, sistēmas kopnes kondensatora spriegums lēnām uzlādējas. KM1 kontrolē galveno ķēdi un vienlaikus īssavieno -priekš-uzlādes rezistoru R. Induktors ir jaudas pārvades saskarnes elements starp jaudas pārveidotāju un energosistēmu, kas kalpo gan kā enerģijas uzkrāšana, gan augstas-frekvences pārslēgšanas pulsācijas strāvas filtrēšana. Sprieguma{11}}avota PWM taisngrieža tilts ir SVG jaudas pārveidošanas komponents, kas sastāv no izolētiem{12}}vārtu bipolāriem tranzistoriem (IGBT). Tas izmanto kosmosa vektora modulācijas (SVPWM) tehnoloģiju, lai vadītu IGBT, lai radītu kompensācijas strāvas viļņu formu. Līdzstrāvas kondensatora modulis uzglabā līdzstrāvas enerģiju, ko ģenerē IGBT jaudas pārveidošanas modulis.
Datu lapa
| Elektriskie parametri | |
| Elektroinstalācijas metode | Trīs-fāzes trīs-vads |
| Darba spriegums | 660V(±20%) |
| Darbības biežums | 50Hz/60Hz (±10%) |
| Produkta specifikācijas | 57 kvar, 114 kvar |
| Strāvas transformatora specifikācijas | 100:5 ~ 10000:5 |
| Troksnis | ＜ 60 dB |
| Funkcijas | |
| Komutācijas ierīces | IGBT |
| Pārslēgšanas frekvence | >20kHz |
| Siltuma izkliedes metodes | Inteliģenta gaisa dzesēšana |
| Siltuma izkliedes kontrole | Adaptīva ventilatora ātruma regulēšana |
| Aizsardzības funkcijas | Pārsprieguma, zemsprieguma, pārkaršanas, pārstrāvas, īssavienojuma aizsardzība |
| Kompensācijas izpilde | |
| Reaktīvās jaudas kompensācija | No 1 līdz +1 regulējams (ierīces jaudas diapazonā) |
| Aktīvās jaudas zudums | <3% |
| Kopējais reakcijas laiks | <10ms |
| Displeja interfeiss | |
| Displeja ekrāns | 7-pēdas pilnkrāsu skārienekrāns (skapja tips) |
| Valoda | Ķīniešu, angļu un pielāgojamas valodas |
| Akumulatora displejs | Izkropļojuma līmenis, jaudas koeficients, jauda, spriegums, strāva un citi dati |
| Sakaru saskarne un protokola veids | RS485, Modbus protokols |
| Vides apstākļi | |
| Darba temperatūra | -10 grādi ~+40 grādi |
| Relatīvais mitrums | <95%, no condensation |
| Augstums virs jūras līmeņa | <5000 meters (above 1000 meters, capacity decreases by 1% for every additional 100 meters) |
| Citi | |
| Aizsardzības līmenis | IP20 reitings, citi vērtējumi pieejami pēc pieprasījuma. |
| Uzstādīšanas metode | Statīvs{0}}, integrētas skapja konfigurācijas. |
Q&A
Kādas ir smagās rūpnieciskās AHF/SVG produktu īpašības?
Visaptverošas aizsardzības funkcijas uzlabo lietotāja lietojumprogrammu stabilitāti
Automātiskais strāvas ierobežošanas algoritms ar dubultiem RMS un maksimālās vērtības iestatījumiem automātiski ierobežo ierīces izvadi līdz 100%, kad slodzes harmoniskā strāva pārsniedz ierīces izvadi, novēršot pārslodzes risku;
Visaptverošas aizsardzības funkcijas, tostarp aizsardzība pret pārspriegumu, pārspriegumu, zemsprieguma un pārkaršanas aizsardzību, nodrošinot drošu un uzticamu sistēmas darbību;
Uzlabotas vadības stratēģijas un topoloģijas dizains
Uzlabota noteikšanas tehnoloģija, kuras pamatā ir momentānās reaktīvās jaudas teorija, ļauj reāllaikā{0}}noteikt harmonisko strāvu un automātiski izsekot slodzes harmonikas izmaiņām, nodrošinot augstu vadāmību un ātru reakciju;
Augsti integrēts, modulārs un serializēts
Elastīga kombinācija un paralēla darbība, lai apmierinātu dažādas jaudas prasības, uzlabojot aprīkojuma uzticamību un apkopi, vienlaikus panākot standartizētu ražošanu, ievērojami atvieglojot sistēmas uzstādīšanu un apkopi;
Viena{0}}moduļa neatkarīga gaisa vadu konstrukcija efektīvi izolē vides putekļu saķeri, uzlabojot produkta siltuma izkliedes efektivitāti;
Uzlabota lietotāja pieredze
Bojājumu paš-diagnostika un pašstartēšanas-funkcija: ierīcei ir pašatkopšanas-funkcija izslēgšanās gadījumiem, ko nav izraisījušas pašas problēmas. Pirms paš-atkopšanas ir nepieciešama ārējā elektrotīkla un pašas ierīces automātiska diagnostika, un pašstartēšana ir iespējama tikai pēc veiksmīgas diagnostikas. Ja ierīci neizdodas normāli iedarbināt pēc trim paš-atkopšanas mēģinājumiem 30 minūšu laikā, tā apstāsies un nosūtīs resursdatoram kļūdas trauksmi un iedegs pašas ierīces kļūdas indikatora gaismu.
